  您现在的位置:产品中心 > HDMI矩阵切换器

产品名称:HDMI矩阵切换器

同类型产品:4进2出HDMI矩阵切换器,4进4出HDMI矩阵切换器,8进4出HDMI矩阵切换器

系列产品型号:

  • HA-HD402
  • HA-HD404
  • HA-HD804

产品简介:

HDMI矩阵切换器

  华控(HUAKON)HDMI系列矩阵切换器是专门为为计算机高分辨率HDMI数字图像音频信号的传输切换而设计的高性能宽带智能矩阵开关设备,可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。更快的通道切换速度,切换延时≤100ns。HDMI电脑数字信号矩阵切换器具有高达1.65 Gbps的带宽,可兼容支持480p,720p,1080i,1080p和1920x1200分辨率,可在此信号模式下使信号传输衰减降至最低,提供良好的高清晰表现表现,保证了图像信号能高保真地输出。该系列产品可广泛应用于大屏幕投影显示工程 、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室等场合。

功能特点:

  • 采用最新32位内嵌式中央处理器;
  • 采用大规模高分辨率数字芯片,具有长线驱动功能;
  • 采用可编程高速逻辑阵列集成电路,任意交互快速切换;
  • 本产品带有断电现现场切换记忆保护功能,
  • 具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如华控、快思聪、AMX控制系统)配合使用;
  • 高品质、大批量生产,有较高的兼容性和稳定性。
  • HDMI产品同时支持音频和视频数字信号
  • 在四路HDMI输入信号间任意切换输出到四台显示设备;
  • 分配四路中的任意信号到四台HDMI显示器中的任意一台;
  • 支持480p, 720p, 1080i和1080p分辨率;
  • 支持高分辨率视频1080p的HDTV分辨率;
  • 支持红外遥控器;
  • 支持RS232控制协议;
  • 全部兼容HDMI1.2;
  • 全面支持HDCP(高清电脑信号);
  • 智能跳过处于关机状态的输入端口
  • 多种控制方式:RS232、红外、面板键盘操作、LK-5800A无线真彩触摸屏或局域网TCP/IP(*)
  • 控制可设置ID地址实现多机级联,最多可以级联255台矩阵。

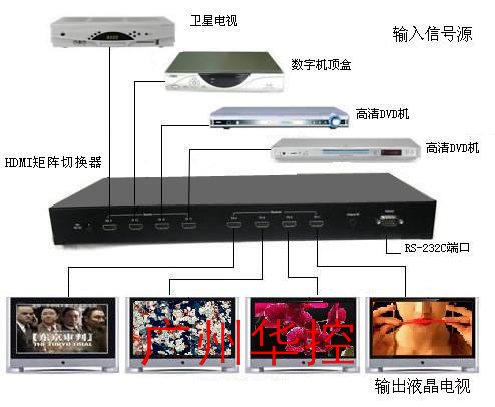

安装示意图:

HDMI矩阵切换器示意图

详细参数:

视 频



 路由

4 x 2 至4 x 4

 带宽

1.65 Gbps,满载

 串扰

[email protected]

  视频输入



  信号类型

HDMI

接口

A型19针母头

单路连接信号范围

1080p/1920×1200

输入信号电平

1.2伏p-p ,5伏p-p(TTL)

视频输出



信号类型

HDMI

接口

A型19针母头

单路连接信号范围

1080p/1920×1200



控制方式

RS-232、红外、键盘面板

控制协议

9600 波特, 8 位, 1 个停止位,无奇偶校验

接口

9 针 D 形插座 母头

程序控制

基于 Windows 系统的控制程序,简化指令集

一般规格



电源

180V - 240 VAC , 50 / 60 Hz

功率

20W-30W

机架安装

19英寸标准 2U - 15U高度

尺寸

48cm x 30cm x (7-46) cm

重量

2.2 - 4kg

防震等级

纸箱中 ISTA / NSTA 1A

平均故障间隔时间MTBF

32000 小时

※产品具体规格请以实物为准,如有变化恕不另行通知。

(*注:此功能需要选购配套产品才能实现)

标准配置:

  • 说明书
  • 控制软件
  • 电源线
  • 控制线

可选附件:

  • LK-5800A无线真彩触摸屏
  • RS-422控制口
  • 红外遥控器
  • 局域网串口控制器
